【Origin Pro】顶刊3D散点图复刻：投影+垂线+椭圆背景

引言

#

大家是不是每次翻顶刊论文，看到人家那些立体感十足、配色高级的插图，心里就在想：这得用多复杂的代码或者多高端的软件才能画出来啊？

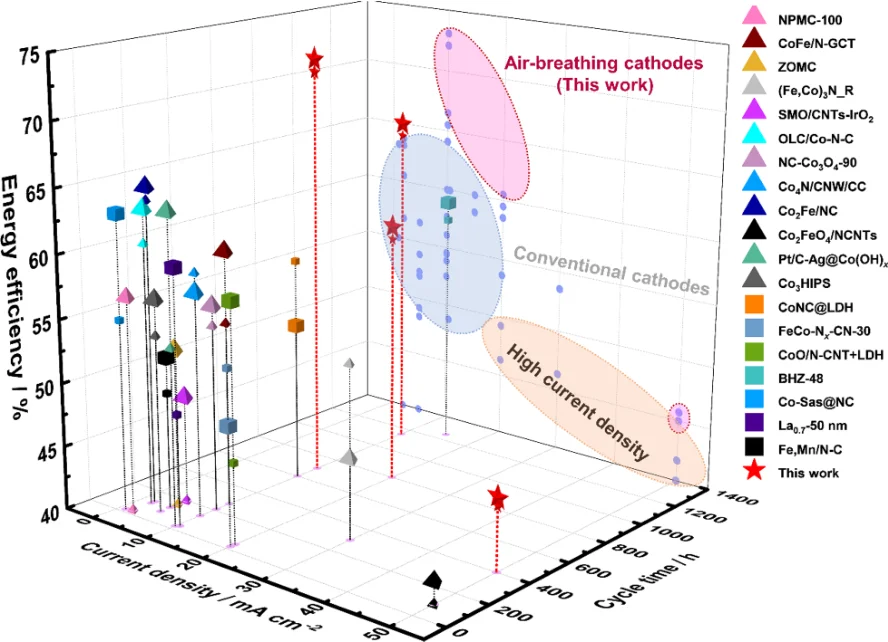

前两天 B 站有个小伙伴在视频下面问我，说想要复刻下面这张图。

这张图出自 Nano Letters 的一篇论文（🔗 来源：Wan L, Xu Z, Cao Q, et al. Nanoemulsion-coated Ni–Fe hydroxide self-supported electrode as an air-breathing cathode for high-performance zinc–air batteries[J]. Nano Letters, 2022, 22(11): 4535-4543.）。

看着是不是挺唬人的？又是投影又是背景圈的。但我想告诉大家一个好消息：如果你会画普通的 2D 散点图，那你其实已经掌握了这张图的 90% 。 剩下的 10%，咱们今天花几分钟就能完全掌握。

数据与工程文件

#

为了方便大家练习，我把需要用到的数据和工程文件以及论文都打包好了，大家可以自取，边做边学：

1
2
3
4

我用夸克网盘给你分享了「Origin Pro 2D图转3D图」，点击链接或复制整段内容，打开「夸克APP」即可获取。
/~355639bq9x~:/
链接：https://pan.quark.cn/s/c2bfb5da0284?pwd=5hmR
提取码：5hmR

先把数据分好列，不然后面会越改越乱

#

1. 先进行数据分列

#

在开始画图前，有一步特别关键。我们需要告诉 Origin 哪一列数据负责什么功能。

1. 导入数据后，记得把 Energy Efficiency 这一列设置为 Z轴。
2. 把 Category 这一列设置为 标签（Label），因为我们需要用它来区分不同数据点的形状和颜色。

先画出骨架：3D 散点先出来再说

#

2. 绘制 3D 散点图

#

我们先把骨架搭起来：

1. 选中 X、Y、Z 三列
2. 点 绘图 → 3D图 → 3D散点图

画出来之后，你会发现：看着还是普通 3D 散点图，没那种顶刊的精致感。别急，后面才是加灵魂的步骤。

顶刊味道都藏在细节里：形状、垂线、投影、背景层

#

3. 添加细节

#

3.1 点的形状和颜色，让分类一眼能分开

#

1. 双击图形，打开 绘图细节 对话框
2. 到 符号 → 形状
3. 选择 Co1 (D)（索引标签列来控制形状）

颜色设置也是同样思路：让它跟分类列绑定起来。

形状的具体配置在最右侧 形状列表 里调。这里不用追求“花里胡哨”，能区分、看得清就够了。

3.2 垂线：给读者一个落点，读图瞬间轻松

#

顶刊图里每个点都有一条垂线，这个东西其实特别实用，它能帮读者迅速建立空间定位。

操作：

1. 打开 绘图细节
2. 找到 垂直线
3. 勾选 平行于Z轴
4. 样式(S) 选 划线
5. 宽度设为 1
6. 颜色设为 黑色

3.3 投影：让 3D 信息落在平面上，读图不用靠猜

#

很多 3D 图之所以难读，就是因为点漂在空间里，没有参照物。所以我们把投影打开：

1. 勾选 XY 投影 和 ZX 投影
2. 投影符号选 点
3. 颜色调成浅灰或浅蓝都行，重点是：别抢主体的视觉权重

背后的椭圆才是高级感滤镜，但它其实就是几笔图形

#

4. 画背后的椭圆背景

#

步骤：

1. 左边工具栏选 矩形工具
2. 里面切换到 椭圆工具
3. 绘制三个椭圆（位置大概对应三组数据区域）
4. 背景颜色可以丰富一点
5. 边框设为 划线
6. 透明度建议 60% - 80%

然后让它“乖乖躺到数据后面”：

1. 选中椭圆
2. 打开 浮动对话框
3. 选择 置后于（数据）

最后小调一下布局就行。选中图形后按 Tab 可以切换选择模式，方便微调位置。

再用文本工具加上文字说明，颜色直接用对应椭圆的颜色，就会很协调。

图例别让它抢戏

#

5. 图例

#

原来的图例可以删掉，咱们重新生成一个更干净的：

1. 删除旧图例
2. 按 Ctrl + L 生成新图例
3. 把边框去掉

就这么简单。

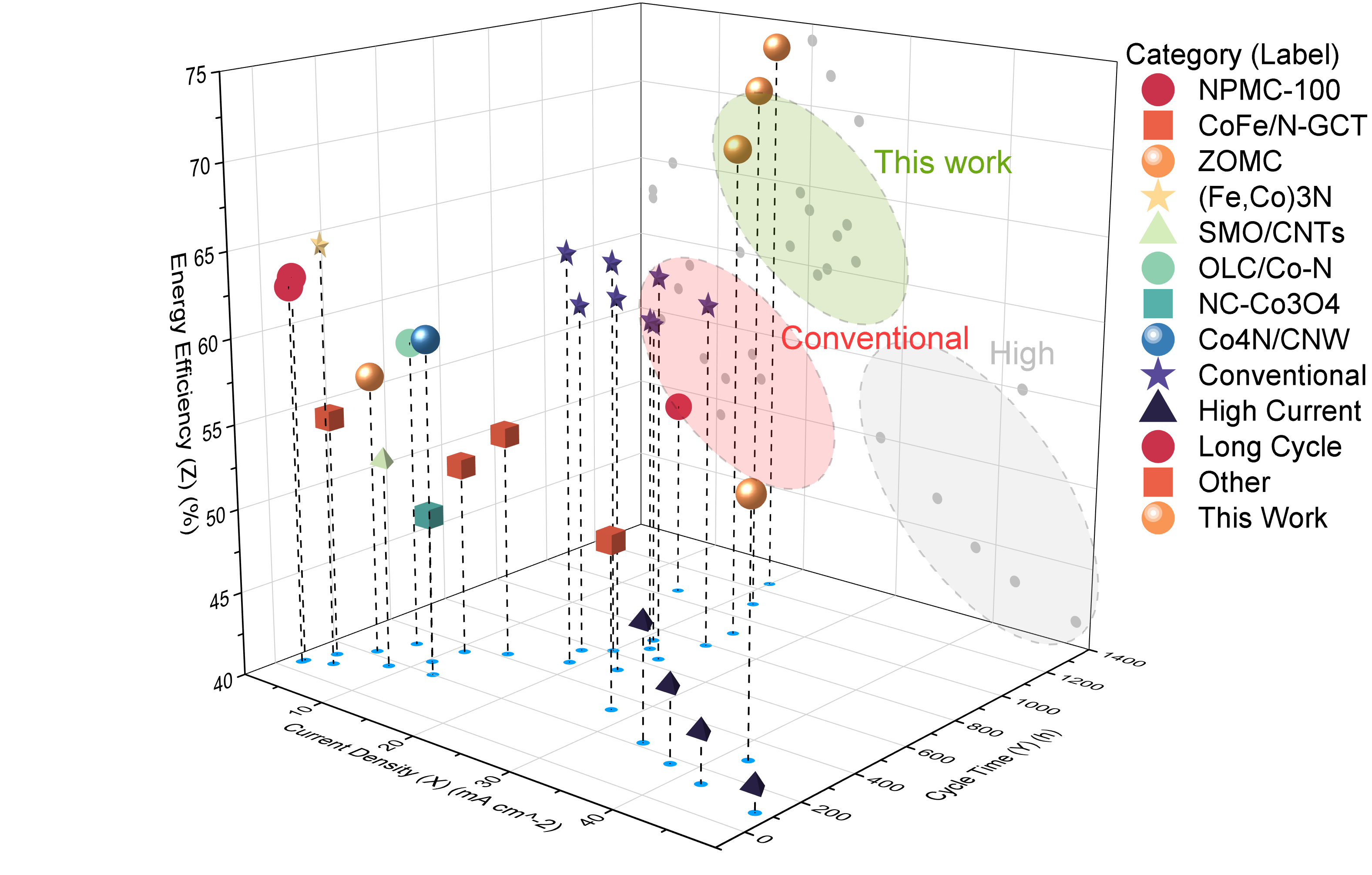

最终效果大概是这样：

高级感，其实就是“拼”出来的

#

今天这个图做完，大家应该能感觉到：顶刊图的高级感，其实不在于你用了多深奥的技术或者多复杂的算法。

它本质上就是利用一个个最简单的图形（散点、线条、手绘圆）拼凑起来，耐心地调整透明度、配色和层级关系。

数据可视化的目的，永远不是为了炫技，而是为了让看图的人一眼就能看懂你要说什么。只要做到了清晰易懂，哪怕是用最笨的方法画出来的，那也是一张好图。
